株式会社renueは、2D図面画像をアップロードするだけで、AIが自動で3Dモデルを生成するWebアプリケーション「Drawing Agent」を開発しました。
この新しいツールは、CADソフトウェアの操作スキルがない方でも、設計者自身が数分で2D図面を3Dデータに変換できるのが特徴です。これまでCADオペレーターが数時間かけていた作業を、ファイルのアップロードだけで完了できるようになります。
Drawing Agentとは？
Drawing Agentは、2D図面画像をウェブブラウザにドラッグ＆ドロップするだけで、AIエージェントが図面を読み取り、自動で3Dモデルを作り出す画期的なアプリケーションです。設計部門の担当者は、CADソフトウェアを立ち上げる必要がありません。
近年、テキストや画像から3Dモデルを直接生成するAI技術が注目されていますが、これらは「それらしい見た目の3D形状」を作る技術であり、製造業で求められるミリ単位の正確なCADデータは出力できませんでした。
Drawing Agentは、図面に書かれた寸法や公差、形状の指示を正確に読み取り、CADコードを生成して実行することで、製造業が必要とする高精度の3Dモデルを作成します。
製造業の課題：2D図面から3Dモデルを作る大変さ
製造業の設計現場には、何十年も前から紙やPDFで管理されてきた膨大な2D図面があります。新しい設計や既存部品の3Dデータ化、取引先から受け取った図面の3D変換など、2D図面から3Dモデルを作成する作業は非常に頻繁に発生します。
この変換作業は、図面の情報を目で読み取り、寸法や形状を正確に把握し、CADソフトウェアでモデリングし、最後にモデルと図面が合っているか確認するという流れで進みます。この手作業には、1件あたり数時間から、複雑な部品では1日以上かかることも珍しくありません。
また、既存の直接3D生成AIでは、見た目は良くても「穴の直径が12.5mmであること」や「フランジの厚さが3.2mmであること」といった寸法の正確性が保証されません。製造業では0.1mm単位の精度が求められるため、そのまま製造工程に使うことはできませんでした。さらに、3D化にはCADソフトウェアの専門スキルが必須であり、担当者の経験や体調によって品質にばらつきが出るという問題もありました。
Drawing Agentのすごいところ：AIがCADコードを生成、高精度な3Dモデルを自動作成

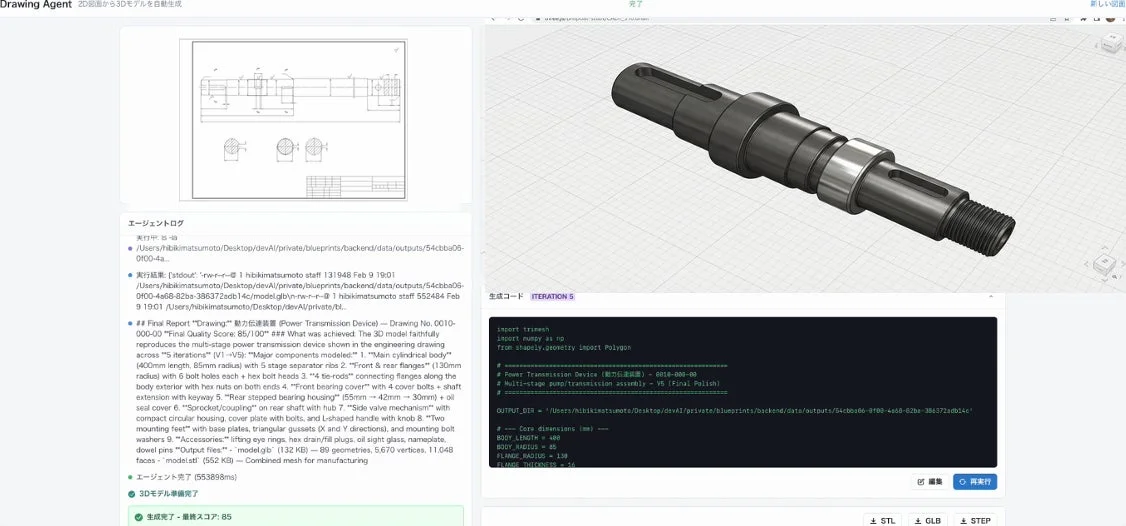

Drawing Agentが他の3D生成AIと大きく違うのは、2D図面を読み込んで「CADコード」を作り出す点です。AIエージェントは、図面画像から寸法や形状、穴の配置などを読み取り、それをもとにPythonのCADコードを自動で生成・実行します。この方法なら、「直径12.5mmの穴を座標(30, 50)に配置する」といった具体的な寸法指示がコードに明確に記述されるため、寸法の正確性が確保されます。
ユーザーは図面画像をアップロードするだけで、CADソフトウェアのインストールや操作方法の学習は不要です。これまで「CADオペレーターに頼んで数時間待つ」という体験が、「自分でアップロードして数分待つ」という新しい体験に変わります。
元図面との照合による定量的な品質検証

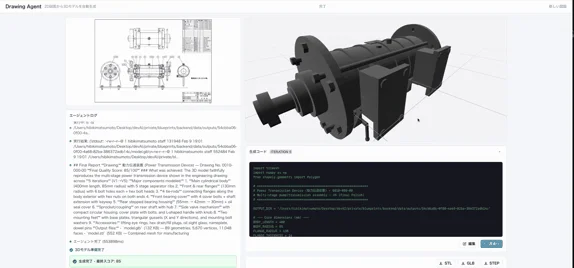

Drawing Agentのもう一つの強みは、元の2D図面という「正解」があることを活かした品質検証です。生成された3Dモデルをさまざまな角度から見て、元の図面と照らし合わせます。穴の位置ずれや寸法の誤差が見つかった場合は、AIが自動でコードを修正して、もう一度モデルを作り直します。
この検証・修正のサイクルは、品質スコアが目標値に達するまで最大10回繰り返されます。さらに、別のAIによる第三者評価も加わるため、見落としがちな部分も自動で確認されます。これは「正解がない」直接3D生成では難しい、図面に基づいた高精度な品質保証です。
処理過程をリアルタイムで確認できる安心感

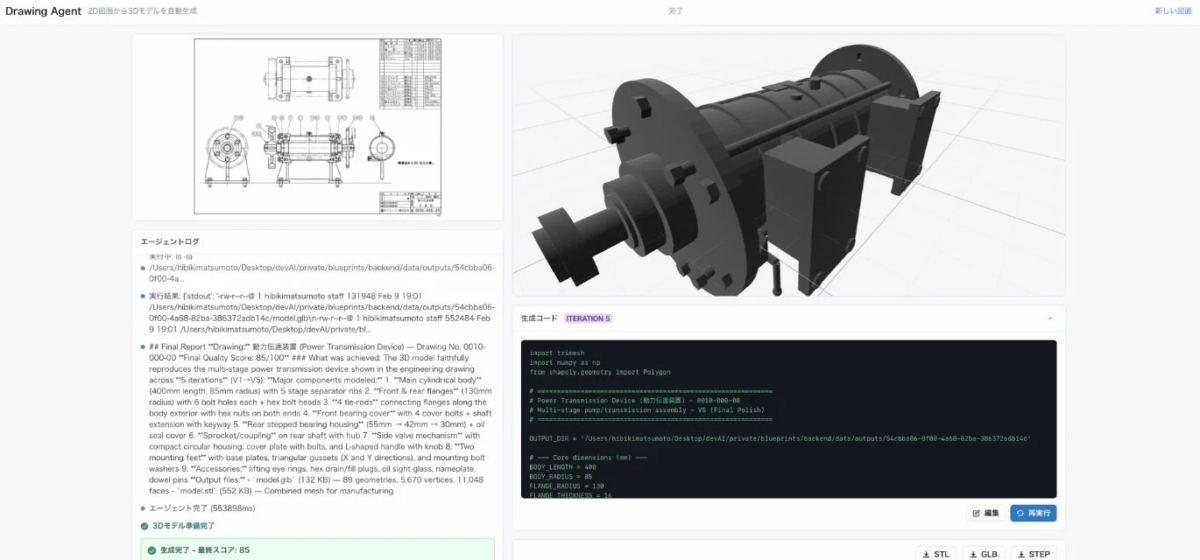

AIエージェントが3Dモデルを生成する過程は、ブラウザ上でリアルタイムに表示されます。AIが図面のどの部分を解析しているか、どのようにモデルを組み立てているか、現在の品質スコアがどれくらいかなどが次々と更新されていきます。
これにより、処理の各段階を目で追うことができ、期待と違う方向に進んでいないかを早めに気づくことができます。完成した3Dモデルは、ブラウザの3Dビューアで自由に回転・拡大して確認でき、GLBやSTL形式でダウンロードして、その後のCADソフトウェアや3Dプリンターで活用できます。
Drawing Agentがもたらす効果
Drawing Agentの導入により、製造業の設計現場に以下のような効果が期待されます。
-
変換作業の大幅な時間短縮: これまで数時間かかっていた2Dから3Dへの変換作業が、数分の待ち時間で完了します。例えば、月に100件の図面を処理する部門では、約400時間の作業時間を削減できる見込みです。これにより、設計者は単純作業から解放され、設計レビューや製造方法の検討といった、より創造的な業務に時間を使えるようになります。
-
寸法の正確性を伴う品質の安定化: CADコード生成とAIによる自動評価の仕組みにより、担当者の経験に左右されない均一な品質が実現します。ヒューマンエラーによる寸法ミスや形状の欠損を自動で検出し修正するため、レビューの負担も減ります。
-
CADスキル不要で誰でも3D化を実行: 図面をアップロードするだけの簡単な操作なので、CADの専門スキルは必要ありません。設計者が必要な時にすぐに3Dデータを作成できるようになり、3Dデータ取得のスピードが向上します。
今後の展望
renue社は今後、複数の部品の位置関係や組み合わせを考慮したアセンブリ図面（組立図）への対応を予定しています。これにより、製品全体の3Dモデルをアップロード操作だけで作成できるようになることを目指しています。
さらに、寸法公差や表面粗さなどの製造情報を3Dモデルに付与する機能や、STEP・IGESといったより多くの出力フォーマットへの対応も進め、既存のCAD/CAMシステムとの連携をスムーズにする計画です。
renue社は、Drawing Agentを通じて「図面があれば誰でも寸法の正確な3Dモデルを手に入れられる」環境を製造業に提供し、設計現場のDX（デジタルトランスフォーメーション）を推進していくとしています。
